硬密封法蘭電動蝶閥產品概述： 電動法蘭式硬密封蝶閥外形美觀，其閥體、閥板、閥軸為同心結構設計。與ZMQ電動執行器相配，閥扳與閥軸采用無銷連接，介質與閥軸閥體完全隔離，維護簡便易行，外表采用環氧樹脂噴塑處理，達到歐洲環保標準。廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
硬密封法蘭電動蝶閥用途特點： 設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
體積小巧：體積和重量僅相當于同類產品的50~70%左右高標防護：1P68高標準防護等級性能可靠：加強了軸承和電氣元件等易損件的使用壽命
外型美觀：鋁合金壓鑄外殼光潔，流暢
精密耐磨：蝸輪輸出軸一體化特殊銅合金鍛造、強度高、耐磨性良好
回差很小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、保證了精度
安全保證：通過耐壓測試，F級絕緣電機，安全有保障
配套簡單：采用單相電源，外接電路簡單
使用方便：無須二次維護，任意角度安裝
保護裝置：雙重限位，帶過熱保護
速度可選：5S、10S、15S、30S、60S
集成一體：本體帶智能控制模塊，無須外接其它附件
硬密封法蘭電動蝶閥室外安裝注意事項：
安裝在有水飛濺的地方時，請加裝防護蓋，以策萬全。
請預留進線、手動時所需要的空間
室外陽光直射會造成高溫，加速元器件的老化，甚至失效,請加防曬設施。
雨水會加速膠墊的老化，并在萬一防水操作不當時，瞬間損壞產品,
360℃任意角度安裝
硬密封法蘭電動蝶閥性能規范： 公稱壓力：1.0MPa-6.4MPa
公稱通經：DN32-DN600
適用介質：水，氣體，油品，天然氣，流體類食品，化學制劑、腐蝕性介質、弱酸，弱堿、海水、等
適用溫度：-20~+420 ℃、

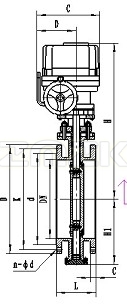

| 主要外形連接尺寸： | | | | | | | | | | | | | | 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | 1.0MPa | 1.6MPa | 2.5MPa | L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 | 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 | 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 | 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 | 600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
報價須知: 1、閥體參數：口徑、工作壓力、閥體材質、使用介質、溫度、連接形式等參數 2、電動執行器：電壓、控制方式、控制信號(4-20MA)、作用方式(電-開式,電-關式) 請盡量詳細提供關于電動蝶閥的參數,方便我公司技術人員為您準確選型。
