三片式螺紋氣動球閥產品概述：
三片式螺紋氣動球閥采用一體化結構，與ZMA氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
三片式螺紋氣動球閥用途特點：
設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
可選用多種螺紋標準
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
三片式高平臺球閥通常應用壓力,溫度高，密封要求嚴格場合.
密封有自清潔特性，當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。因此除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。
三片式螺紋氣動球閥性能規范：
產品口徑 | 15-100MM | 產品壓力 | 1.0Mpa-4.0Mpa | 閥體材質 | 鑄鋼，不銹鋼304，316，316L | 球體材質 | 鑄鋼，不銹鋼304，316，316L | 密封材質 | PTEE,PPL,合金鋼 | 適用溫度 | -30～+300℃ | 適用介質 | 水，氣體，油品等 | 控制方式 | 開關型，調節型 | 驅動方式 | 手動、氣動、電動 |
氣動執行器的主要參數:
氣動執行器 | ZMA系列,ZMG系列單雙作用氣動執行器 | 供氣壓力 | 0.4-0.8MPA | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 作用形式 | 單作用氣動執行器,雙作用氣動執行器 | 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
氣動執行器的主要零部件材料:
名稱 | ZMA氣動執行器 | 缸體 | 鋁合金型材質硬質陽極氧化 | 端蓋 | 壓鑄鋁合金環氧樹脂噴涂 | 活塞 | 壓鑄鋁 | 軸 | 鋼鍍鎳磷合金 | O型圈 | NBR | 螺栓 | 304不銹鋼 |
三片式螺紋氣動球閥主要零件及材質:
零件名稱 | Q11F-(16-140)C | Q11F-(16-140)P | Q11F-(16-140)R | 閥體 | WCB | CF8 | CF8M | 閥蓋 | WCB | CF8 | CF8M | 球體 | 304 | 304 | 316 | 閥桿 | 304 | 304 | 316 | 密封圈 | 聚四氟乙稀 | 填料 | 聚四氟乙稀 |

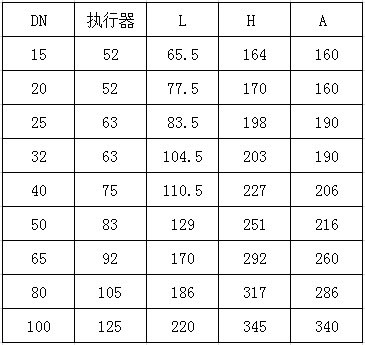

三片式螺紋氣動球閥連接尺寸:
注：以上尺寸僅供參考，具體尺寸以實物為準。
報價須知:
1、閥體參數：口徑、工作壓力、閥體材質、使用介質、連接形式等參數
2、執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開
式，氣-關式)
3、可選附件：電磁閥、限位開關、二聯件
請盡量詳細提供關于三片式螺紋氣動球閥的參數,方便我公司技術人員為您
準確選型。
需進一步信息請聯系我們，客戶的滿意是我們永遠的追求！
