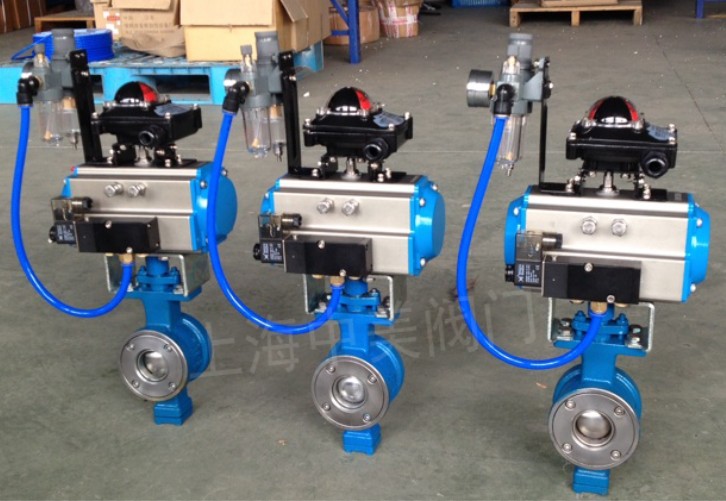

對夾V型氣動球閥產品概述:
對夾V型氣動球閥采用一體化結構,與ZMA氣動執行器相配,造型美觀、輕便宜人,拆裝快捷,操作靈活,性能卓越,配套簡單,流通能力大,廣泛應用于食品,環保,輕工,石油,造紙,化工,電力等行業的工業自動化系統中。
對夾V型氣動球閥用途特點:
設計特征 閥體和端蓋采用脫蠟精密鑄造 閥桿防爆出設計 全流量通徑浮動球 采用ISO5211直接安裝執行器的高平臺設計 球閥與球體之間帶防靜電裝置 雙碟形彈片自動壓緊填料設計 球芯呈V形狀,可實現線性調節,可調范圍大。當閥門關閉時,V型缺口與閥座之間產楔形剪切作用,既具有自潔功能又能防止球芯卡死,特別適用于管線結垢凍結場合。適宜于控制紙漿、污水,含有纖維和顆粒固體懸浮介質鋼砂及粉粒狀介質。 對夾V型氣動球閥性能規范:
產品型號 | VQ677H | 產品口徑 | 25-250MM | 產品壓力 | 1.0Mpa-4.0Mpa | 閥體材質 | 鑄鋼,不銹鋼304,316,316L | 球體材質 | 鑄鋼,不銹鋼304,316,316L | 密封材質 | PTEE,PPL,合金鋼 | 適用溫度 | -29~+300℃ | 適用介質 | 水,氣體,油品等 | 控制方式 | 開關型,調節型 | 驅動方式 | 手動、氣動、電動 |
氣動執行器的主要技術參數:
氣動執行器 | ZMA系列,ZMG系列單雙作用氣動執行器 | 供氣壓力 | 0.4-0.8MPA | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | 作用形式 | 單作用氣動執行器,雙作用氣動執行器 | 可配附件 | 電磁閥,限位開關,二聯件,手輪機構等 |
氣動執行器的主要零部件材料:
名稱 | ZMA氣動執行器 | 缸體 | 鋁合金型材質硬質陽極氧化 | 端蓋 | 壓鑄鋁合金環氧樹脂噴涂 | 活塞 | 壓鑄鋁 | 軸 | 鋼鍍鎳磷合金 | O型圈 | NBR | 螺栓 | 304不銹鋼 |

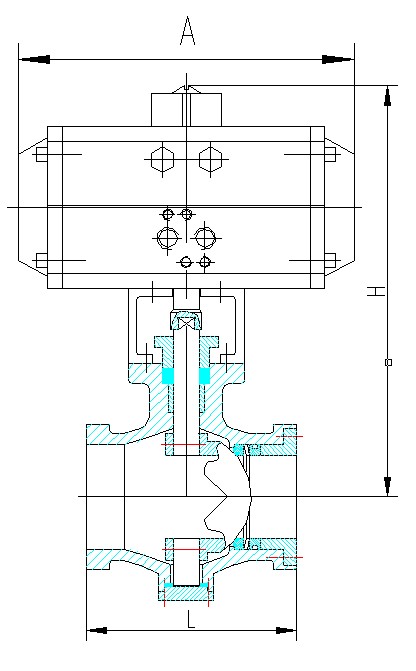

對平V型氣動球閥的主要外形尺寸:


注:以上尺寸僅供參考,具體尺寸以實物為準。
報價須知: 1、閥體參數:口徑、工作壓力、閥體材質、使用介質、連接形式等參數 2、執行器:執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開 式,氣-關式) 3、可選附件:電磁閥、限位開關、二聯件 請盡量詳細提供關于對夾V型氣動球閥的參數,方便我公司技術人員為您 準確選型。
需進一步信息請聯系我們,客戶的滿意是我們永遠的追求! 服務熱線:021-66368888 66368887
