法蘭硬密封氣動蝶閥產品概述:

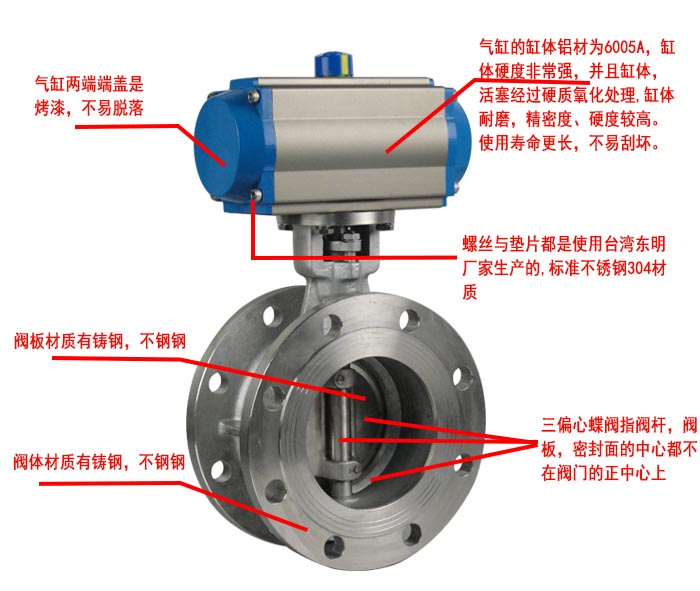

法蘭式硬密封蝶閥外形美觀,其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配,閥扳與閥軸采用無銷連接,介質與閥軸閥體完全隔離,維護簡便易行,100%雙向氣泡級密封,外表采用環氧樹脂噴塑處理,達到歐洲環保標準。廣泛應用于食品,環保,輕工,石油,造紙,化工,電力等行業的工業自動化系統中。
法蘭硬密封氣動蝶閥用途特點: 設計特征 閥體和端蓋采用脫蠟精密鑄造 閥桿防爆出設計 標準的氣源接口可以直接與電磁閥連接 氣缸內壁陽極硬化無須二次潤滑 開關位置+/-5°行程調節,操作簡易 正常使用壓縮空氣0.4-0.6MPa 360℃任意角度安裝 法蘭硬密封氣動蝶閥性能規范: 公稱壓力:1.0MPa-6.4MPa 公稱通經:DN32~DN600 適用介質:水,氣體,油品,天然氣,流體類食品,化學制劑、腐蝕性介質、弱酸,弱堿、海水、等 適用溫度:-20~+420 ℃


主要外形連接尺寸: | | 口徑 | 執行器 | A | K | D | H | B | C | L | n-d | 50 | ZMA63 | 190 | 125 | 165 | 277 | 47 | 20 | 108 | 4+18 | 65 | ZMA75 | 206 | 145 | 185 | 299 | 53 | 20 | 112 | 4+18 | 80 | ZMA83 | 216 | 160 | 200 | 366 | 57 | 20 | 114 | 4+18 | 100 | ZMA92 | 260 | 180 | 220 | 397 | 58.5 | 22 | 127 | 4+18 | 125 | ZMA105 | 286 | 210 | 250 | 429 | 62 | 22 | 140 | 4+18 | 150 | ZMA125 | 340 | 240 | 285 | 416 | 75 | 24 | 140 | 8+22 | 200 | ZMA140 | 412 | 295 | 340 | 558 | 77 | 24 | 152 | 12+22 | 250 | ZMA160 | 480 | 355 | 405 | 638 | 87 | 26 | 165 | 12+26 | 300 | ZMA190 | 538 | 410 | 460 | 725 | 103 | 26 | 178 | 12+26 | 350 | ZMA210 | 568 | 470 | 520 | 787 | 113 | 26 | 190 | 12+26 | 400 | ZMA240 | 660 | 525 | 582 | 815 | 130 | 26 | 216 | 16+30 | 450 | ZMA270 | 740 | 585 | 640 | 940 | 147 | 28 | 222 | 20+30 |
報價須知: 1、閥體參數:口徑、工作壓力、閥體材質、使用介質、連接形式等參數 2、執行器:執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式,氣-關式) 3、可選附件:電磁閥、限位開關、二聯件 請盡量詳細提供關于法蘭氣動蝶閥的參數,方便我公司技術人員為您準確選型。
需進一步信息請聯系我們,客戶的滿意是我們永遠的追求! 服務熱線:021-66368888 66368887
