GIQ,高真空氣動蝶閥

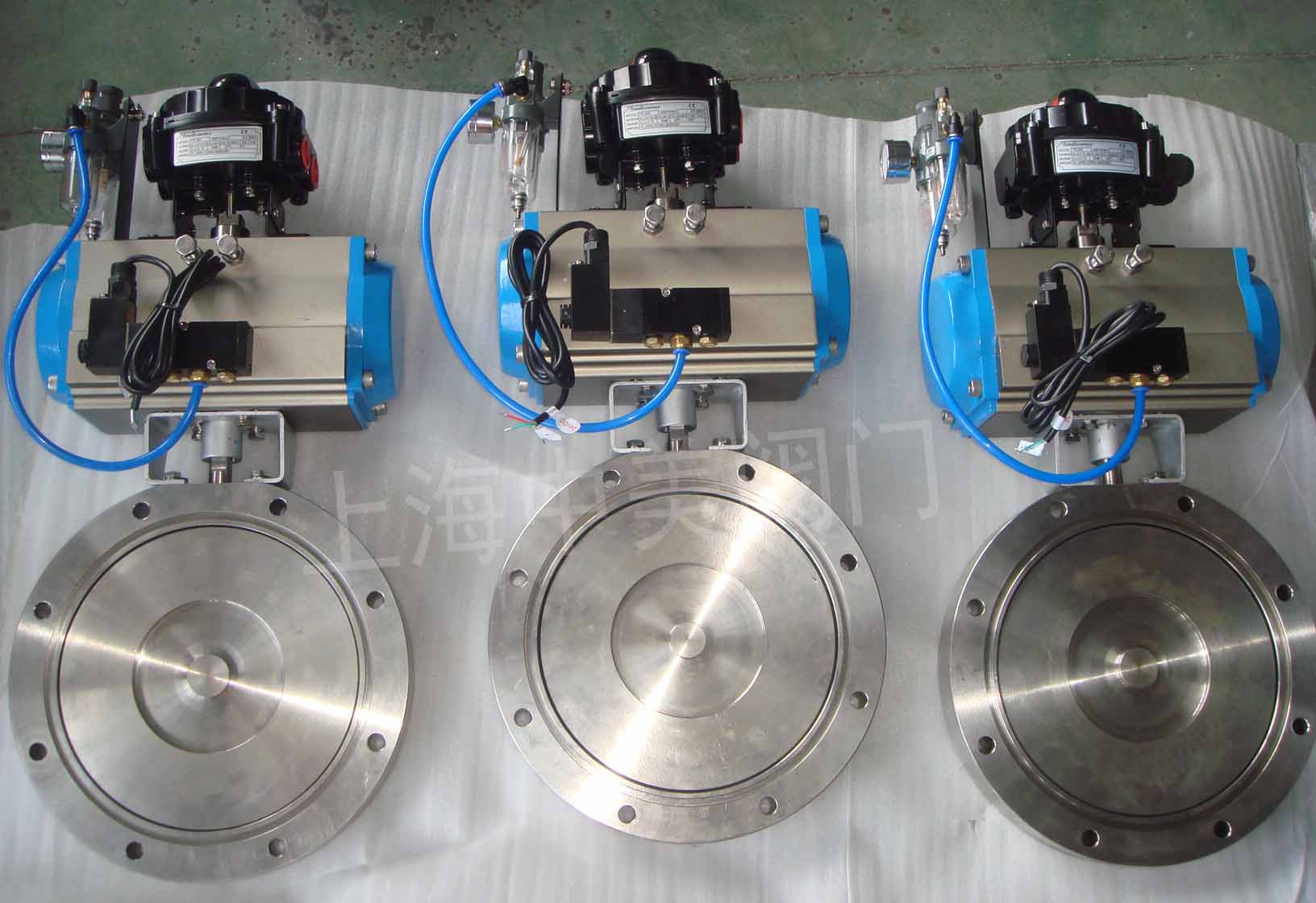

高真空氣動蝶閥產品概述

GIQ高真空氣動蝶閥外形美觀,其閥體、閥板、閥軸為同心結構設計。與ZMA氣動執行器相配,閥扳與閥軸采用無銷連接,介質與閥軸閥體完全隔離,維護簡便易行。用于真空系統中接通、調節、或切斷介質。

高真空氣動蝶閥用途特點:

設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
蝶閥兩端軸封處用0.25MPa的壓力密封,確保軸封處不泄漏。其閥座結構為雙閥座形式,
兩座之間以及軸端處均為橡膠密封與壓力水(壓值0.25MPa)相結合形式密封。
標準的氣源接口可以直接與電磁閥連接
氣缸內壁陽極硬化無須二次潤滑
開關位置+/-5°行程調節,操作簡易
正常使用壓縮空氣0.4-0.6MPa
360℃任意角度安裝

高真空氣動蝶閥性能規范:

適用范圍(Pa):105~6.7x10-4
漏氣率(Pa.L/S):6.7X10-4
公稱通經:DN32~DN400
適用介質:純凈空氣和非腐蝕性氣體
適用溫度:-20~+120 ℃、

氣動執行器的主要參數:

氣動執行器

ZMA系列,ZMG系列單雙作用氣動執行器

供氣壓力

0.4-0.8MPA

氣源接口

G1/4"G1/8"G3/8"G1/2"

作用形式

單作用氣動執行器,雙作用氣動執行器

可配附件

電磁閥,限位開關,二聯件,手輪機構等

氣動執行器的主要零部件材料:

名稱

ZMA氣動執行器

缸體

鋁合金型材質硬質陽極氧化

端蓋

壓鑄鋁合金環氧樹脂噴涂

活塞

壓鑄鋁

鋼鍍鎳磷合金

O型圈

NBR

螺栓

304不銹鋼

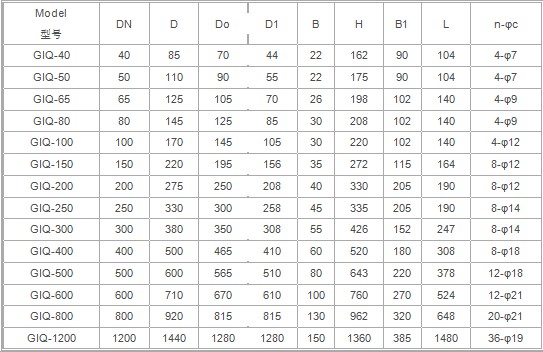

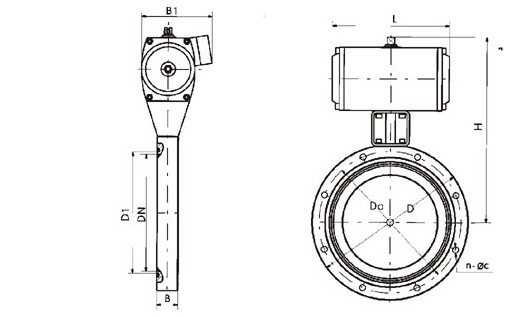

高真空氣動蝶閥主要技術參數:

GIQ氣動高真空蝶閥執行器技術參數GIQ氣動高真空蝶閥閥體參數
類   型雙作用活塞式、彈簧復位式公稱通徑DN32~400mm
氣源壓力雙作用:2-8bar/單作用:4-8bar壓力范圍105~1.3×10-4Pa
輸出力矩 雙作用:4N·M~10560N·M閥軸材質不銹鋼
單作用:7N·M~2668N·M閥體材質不銹鋼
工作溫度常溫型:-20℃~80℃(丁腈橡膠O型圈)閥板材質不銹鋼
高溫型:-20℃~160℃(氟橡膠O型圈)閥座密封丁腈橡膠、氟橡膠
動作范圍0~90°±5°結構形式中線型
接口螺紋GTD40~GTD83/ATD50~ATD88    G1/8″溫度丁腈橡膠-25~+80℃、氟橡膠-30~+150℃
GTD110~GTD350/ATD100~200   G1/4″適用介質空氣、非腐蝕性氣體
閥位信號定位器:4~20mA/回信器:全開全關信號特點安裝方便、流量大、流阻小

報價須知:

1、閥體參數:口徑、工作壓力、閥體材質、使用介質、溫度、連接形式等參數

2、執行器:執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式,氣-關式)

3、可選附件:電磁閥、限位開關、二聯件

請盡量詳細提供關于高真空氣動蝶閥的參數,方便我公司技術人員為您準確選型。

      需要進一步信息請聯系我們,客戶的滿意是我們永遠的追求!
服務熱線:
021-66368888 66368887






相關產品:電磁閥    限位開關    三聯件
