ZCM-10，煤氣電磁閥
|
ZCM煤氣電磁閥概述：
ZCM煤氣電磁閥具有結構簡單、流量大，壽命長，安全可靠等特點。適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱燃燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構。 ZCM 煤氣電磁閥主要技術參數：
公稱通徑（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 工作介質 | 煤氣、天然氣等 | 介質溫度（℃） | ≤60 | 公稱壓力（MPa） | 1 | 工作壓差（MPa） | 0～0.02 | 0～0.04 | 電源電壓 | AC220V其它規格可作特殊訂貨 | 使用壽命 | 按JB/T7352-94規定 | 額定流量系數（KV） | 泄漏量（ml/min） | 按JB/T7352-94·F規定 | 功耗（VA） | 70 | 90 | 150 | 870 | 1100 | 3000 | 防爆標志 | dIIBT4 | 防爆證編號 | CE991010 | 出線口接頭 | 內螺紋M20×1.5 | 環境溫度 | -40～+60℃ |

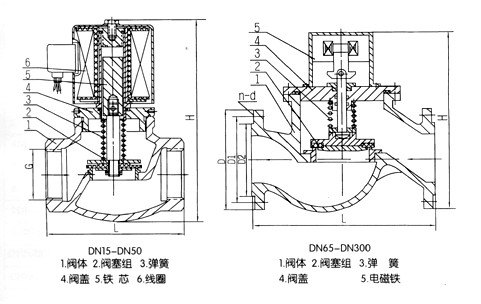

ZCM 煤氣電磁閥主要外形尺寸：
公稱通徑 | 外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭連接 | DN | H | L | G | H | L | D | D1 | D2 | b | f | N-d | 15 | 148 | 92 | 1/2 | | | | | | | | | 20 | 148 | 92 | 3/4 | | | | | | | | | 25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 | 32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 | 40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 | 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 | 65 | | | | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | 80 | | | | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | 100 | | | | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | 125 | | | | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | 150 | | | | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | 200 | | | | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | 250 | | | | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | 300 | | | | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 |
|
|
