三通螺紋球閥
|
三通螺紋球閥主要性能：
公稱壓力：2.5MPa
適用穩定范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
三通螺紋球閥的主要零件材料：

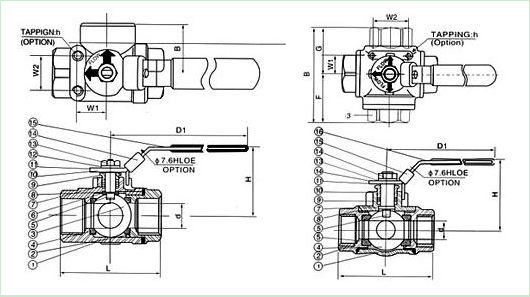

序號 | 零件名稱 | 材質 | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閥蓋 | 不銹鋼CF8M/CF8 | 3 | 球 | 不銹鋼CF8M/CF8 | 4 | 球墊 | 聚四氟乙烯PTFE | 5 | 閥桿 | 不銹鋼CF8M/CF8 | 6 | 填料 | 聚四氟乙烯PTFE | 7 | 中口 | 聚四氟乙烯PTFE | 8 | 大薄片 | 聚四氟乙烯PTFE | 9 | 壓蓋螺母 | 不銹鋼CF8M/CF8 | 10 | 手柄 | 不銹鋼CF8M/CF8 | 11 | 流向指示牌 | ALUMINUM | 12 | 華司 | 不銹鋼CF8 | 13 | 螺帽 | 不銹鋼CF8 | 14 | 鎖定裝置 | 不銹鋼CF8 | 15 | 皮套 | 塑料 | 16 | 盲蓋 | 不銹鋼CF8M/CF8 |
三通螺紋球閥L型主要尺寸： SIZE | d | L | H | D1 | B | W1 | W2 | 1/2″ | 12.7 | 64 | 53 | 97 | 32 | 22.4 | 35 | 3/4″ | 16 | 76 | 63 | 126 | 38 | 22.4 | 35 | 1″ | 20 | 87 | 66 | 126 | 43.5 | 22.4 | 35 | 11/4″ | 25 | 96 | 81 | 145 | 48 | 22.4 | 35 | 11/2″ | 32 | 114 | 83 | 145 | 57 | 25.4 | 38.1 | 2″ | 38.1 | 142 | 96 | 204 | 71 | 25.4 | 38.1 |
三通螺紋球閥T型主要尺寸：
SIZE | d | L | H | D1 | B | F | G | W1 | W2 | 1/2″ | 12.7 | 75 | 59 | 126 | 71 | 335 | 375 | 22.4 | 35 | 3/4″ | 16 | 85 | 64 | 126 | 81.5 | 390 | 425 | 22.4 | 35 | 1″ | 20 | 100 | 80 | 145 | 102 | 505 | 515 | 22.4 | 35 | 11/4″ | 25 | 115 | 90 | 145 | 108.5 | 510 | 575 | 25.4 | 38.1 | 11/2″ | 32 | 125 | 96 | 204 | 121 | 580 | 630 | 25.4 | 38.1 | 2″ | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 730 | 25.4 | 38.1 |
|
|
