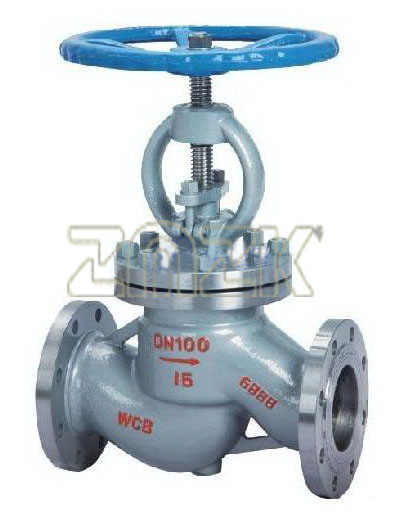

J41H國標截止閥
|
J41H國標截止閥概述：
國標截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄露。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥門的直徑要大，否則會發生閥桿頂彎的故障。
截止閥主要技術參數：
體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 | WCB | 2Cr13 | 13Cr | 增強柔性石墨 | 柔性石墨 | ≤425 | 水、蒸汽、油品 | WC1 | 38CrMoAI | STL | 1Crl3／柔性石墨 | 增強柔性石墨 | ≤450 | WC6 | 25Cr2MoV | 本體材料 | 08軟鋼 | SFB-260 | ≤540 | WC9 | | 尼龍 | 0Cr18Ni9Ti | SFP-260 | ≤570 | ZGCr5Mo | | | OCr18Ni12Mo2Ti | | ≤540 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | | | | ≤200 | 硝酸類 | ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | | | | ≤200 | 醋酸類 |

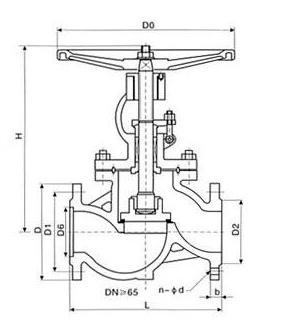

截止閥的主要外形尺寸：
DN | L | D | D1 | D2 | b | n-Φd | H | D0 | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
|
|
