V230D/V231D型自力式壓力調節閥
|
自力式壓力調節閥產品概述 V230D/V231D型自力式壓力(差壓)調節閥由薄膜式(活塞式)執行機構,閥體,閥座,閥芯,平衡彈簧等部件組成,是一種無需外來能源而只依靠被調介質自身壓力的變化來進行自動調節壓力的閥門, 是根據力學原理,將被控介質引入執行機構產生力作用推動,控制閥芯元件上下位移達到自動調節控制,閥前或閥后恒壓或減壓的節能型產品,適用于非腐蝕性的液體,氣體,蒸汽等介質的壓力控制.廣泛用于石油,化工,冶金,輕工等工業部門及城市供熱,供暖系統。 自力式壓力調節閥型號,規格 類別 | 壓力控制調節閥 | 差壓控制調節閥 | 閥后壓力調節閥 | 閥前壓力調節閥 | 差壓上升閥關閉型 | 差壓上升閥開啟型 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 硬密封 | 軟密封 | 型號 | V230D01 | V231D01 | V230D02 | V231D02 | V230D03 | V231D03 | V230D04 | V231D04 | 規格 | DN15~200 |
主要零件材料 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 閥芯,閥座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 膜片 | EPDM或FKM夾纖維 | 膜蓋 | A3鋼鍍鋅 | 填料 | 聚四氟乙烯,柔性石墨 | 彈簧 | 60Si2Mn |
主要技術參數與性能指標
公稱通徑DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 額定流量系數Kv | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 320 | 450 | 噪音衡量系數Z值 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 允許壓差 | 1.6(MPa) | 1.6 | 1.5 | 1.2 | 1.0 | 4.0(MPa) | 2.0 | 1.5 | 1.2 | 1.0 | 公稱壓力(MPa) | 1.6 2.5 4.0 | 調節精度(%) | ±5 | 工作溫度(℃) | 液體≤140；氣體≤80；冷凝器≤200；冷凝器和散熱片≤350；冷凝器和加長件≤300； | 適用介質 | 執水,氣體,蒸汽,低粘度介質 | 壓力平衡元件 | 波紋管 | 滾動膜片 | 允許泄漏量 | 硬密封(L/h) | ≤4×10-4×閥額定容量 | 軟密封 | 10氣泡/min | 20氣泡/min | 40氣泡/min | 最高工作壓力MPa | 公稱壓力(△Pmax及工作壓力與工作溫度的關系) |

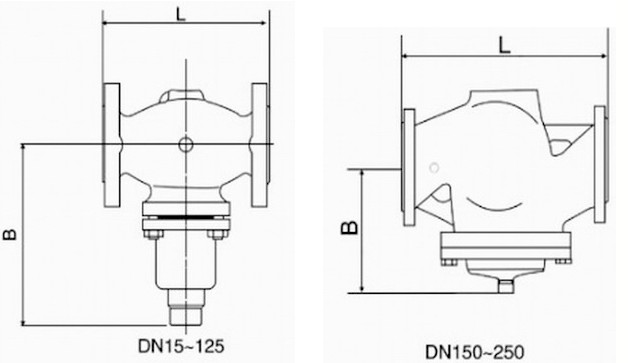

自力式調節閥閥體尺寸 公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L(mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | B(mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 295 | 325 |
|
|
