氣動套筒調節閥產品概述 ZJHM氣動套筒調節閥,是由多彈簧氣動薄膜執行機構和直通低流阻平衡型套筒閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于精確控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品。
執行機構主要技術參數 型 號 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | 有效面積cm2 | 350 | 350 | 560 | 900 | 1600 | 行 程mm | 16 | 25 | 40 | 60 | 100 | 彈簧范圍KPa | 20∼100(標準):40∼200;80∼240; 20∼60; 60∼100 | 操作方式 | 普通型,帶手動手輪操作型(側裝式,頂裝式) |
電-氣閥門定位器 電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配) 本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品) 性能指標 項目 | 指標值 | 項目 | 指標值 | 基本誤差% | 不帶定位器 | ±5.0 | 始
終
點
偏
差
% | 氣關 | 不帶定位器 | 始點 | ±5.0 | 帶定位器 | ±1.0 | 終點 | ±2.5 | 回差% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | 終點 | ±1.0 | 帶定位器 | ≤1.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | 終點 | ±5.0 | 死區% | 不帶定位器 | ≤3.0 | 帶定位器 | 始點 | ±1.0 | 終點 | ±1.0 | 帶定位器 | ≤0.4 | 允許泄漏量L/h | 1×10-3×閥額定容量 | 額定行程偏差% | ±2.5 |
注:本產品執行GB/T4213-92國家標準.
ZJHM型氣動套筒調節閥主要零件材料及適用溫度,介質 材料代號 | C(WCB) | P(304) | R(316) | 主要 零件 | 閥體,閥蓋 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(304) | 閥芯,閥座 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni9Ti(304)或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti或司鈦萊合金堆焊 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯,柔性石墨,不銹鋼波紋管 | 墊片 | 增強聚四氟乙烯 ,不銹鋼墊片,金屬石墨纏繞墊片 | 上下膜蓋 | A3鋼板沖壓 | 波紡膜片 | 丁晴橡膠夾增強滌淪織物 | 彈簧 | 60Si2Mn | 推桿,襯套 | 2Cr13 | 軸套 | 聚氨酯(用于反作用) | 適用 工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 | 常溫型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ | 高溫型 | -30∼+450℃ | -40∼+550℃ | -40∼+550℃ | 低溫型 | | -40∼-60℃, -60∼-100℃ |
流量特性示
圖

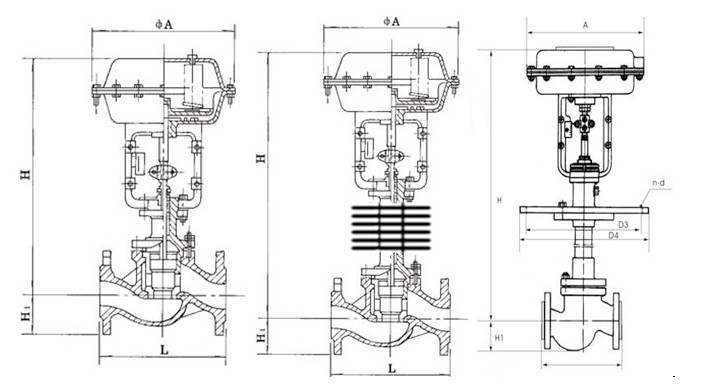

氣動調節閥的主要外形尺寸
公通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L(mm) | PN1.6MPa | 181 | 184 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 | PN4.0MPa | 194 | 200 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 615 | 685 | 750 | PN6.4MPa | 205 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 700 | 765 | H1(mm) | PN1.6MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 | H1(mm) | PN4.0MPa | 53 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | H1(mm) | PN6.4MPa | 63 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | H(mm)≈ | 常溫型 | 398 | 410 | 454 | 457 | 460 | 610 | 622 | 640 | 846 | 870 | 890 | 1203 | 1234 | 高溫型 | 548 | 560 | 604 | 520 | 627 | 790 | 807 | 850 | 1096 | 1130 | 1150 | 1523 | 1554 | 低溫型 | -100℃ | H2 | 500 | 600 | 700 | | | H≈ | 926 | 935 | 974 | 1082 | 1090 | 1240 | 1252 | 1275 | 1596 | 1620 | 1640 | | | ΦA(mm) | 285 | 360 | 470 | 620 |
|
