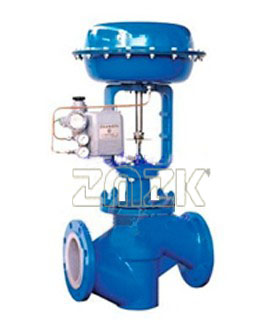

 氣動襯氟單座調節閥產品概述 氣動襯氟單座調節閥是由多彈簧氣動薄膜執行機構和防腐蝕直通低流阻單座閥組成,單座閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕,耐老化的聚全氟乙丙烯(F46)塑料,又采用聚四氟乙烯波紋管密封,具有密封性能好,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性精確,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛適用于酸,堿等強腐蝕性介質和有毒,易揮發,易滲透等氣體,液體類介質的控制.。
執行機構主要技術參數 型 號 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | 有效面積cm2 | 350 | 350 | 560 | 900 | 1600 | 行 程mm | 16 | 25 | 40 | 60 | 100 | 彈簧范圍KPa | 20∼100(標準):40∼200;80∼240; 20∼60; 60∼100 | 操作方式 | 普通型,帶手動手輪操作型(側裝式,頂裝式) |
電-氣閥門定位器 電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配) 本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品) 主要零件材料 零件名稱 | 材 料 | 閥體,閥蓋 | ZG25襯F46(FEP) | ZG1Cr18Ni9Ti襯F46(FEP) | 閥芯 | 2Cr13襯F46(FEP),哈氏合金 | 1Cr18Ni9Ti襯F46(FEP),哈氏合金 | 閥座 | 2Cr13襯F46(FEP),哈氏合金 | 1Cr18Ni9Ti襯F46(FEP),哈氏合金 | 閥桿 | 2Cr13(FEP) | 1Cr18Ni9Ti襯F46(FEP) | 填料 | 聚四氟乙烯( PTFE) 柔性石墨 | 波紋管 | 聚四氟乙烯( PTFE) | 上下膜蓋 | SPHC鋼板沖壓 | 波紋膜片 | 丁晴橡膠夾增強滌淪織物 | 彈簧 | 60Si2Mn |
流量特性圖
氣動調節閥的主要外形尺寸
公稱通徑 | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | L | 116 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 480 | A | 285 | 285 | 285 | 285 | 285 | 285 | 360 | 360 | 360 | 470 | H | 401 | 445 | 485 | 495 | 523 | 532 | 697 | 710 | 720 | 817 | H1 | 50 | 65 | 70 | 80 | 71 | 88 | 102 | 140 | 170 | 190 |
|
